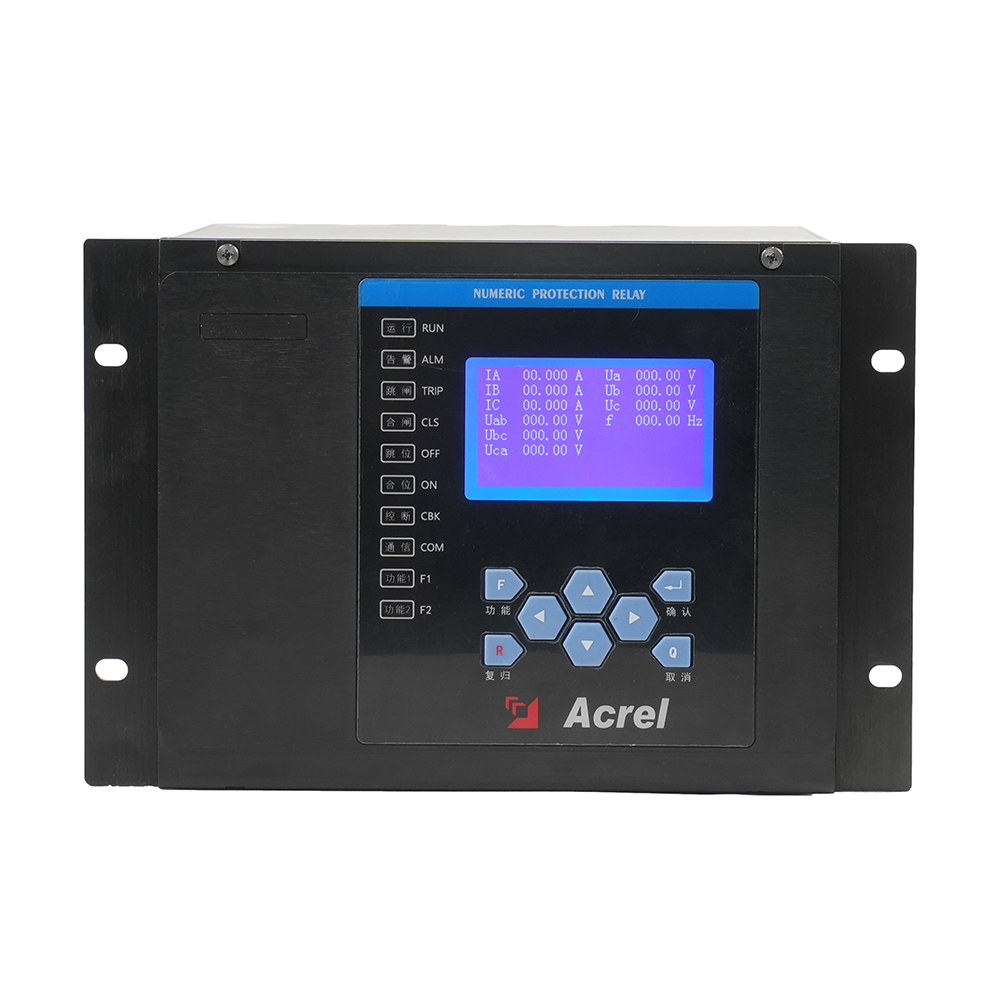

當光伏并網與市電側進線距離較遠可采用AM5SE-PV系列主從式防孤島保護裝置。
AM5SE-PVM 主機
AM5SE-PVS 從機
AM5SE-PVS2 從機
主從機配置建議
建議距離在200m——2公里以內
主機安裝在市電進線側，監測市電側功率狀態，監測到異常通過光纖鏈路遠程輸出到光伏并網點從機，進而做出相應的保護動作。
若一路市電進線下帶多個并網點，主機選用AM5SE-PVM、從機選用AM5SE-PVS（最多支持1主5從）。
若當市電進線為多路電源進線帶1或多個并網點，主機選用AM5SE-PVM、從機選用AM5SE-PVS2（1個主機最多支持5個從機、1個從機最多接受4個主機）。
保護功能
主從機方案四段低功率/低功率恢復合閘
主從機方案逆功率/逆功率恢復合閘
主機防孤島保護
從機防孤島保護

AM5SE-IS防逆流保護裝置
根據 GB/T 50865 ”當光伏發電系統設計為不可逆并網方式，應配置逆向功率保護設備。當檢測到逆向電流超過額定輸出的5%時，光伏發電系統應在2s內自動降低出力或停止向電網線路送電。”
具有：逆功率保護
逆功率跳閘、逆功率恢復合閘；
低功率跳閘、低功率恢復合閘
具有：防孤島保護功能

防逆流控制策略
應用場景
新能源并網時，光伏或儲能發電不允許上送電網時采用防逆流控制策略，降低光伏發電量，或增加可調負荷投入。
控制策略：
市電處監測防逆流指標，根據逆功率或低功率判斷邏輯降低光伏有功發電。通過系統調節光伏電場的有功出力。
如光伏電場只有一個光伏并網點，則將有功指令下發給該并網點協調控制器，由協調控制器將指令分配到每臺光伏逆變器。
如電場有多個光伏并網點，則采用不同的策略，如按比例、按裕度等，將總的有功目標分配到每個光伏并網點協調控制器。由光伏協調控制器根據光伏的運行狀態及有功指令自行控制光伏逆變器的功率輸出或啟停。
