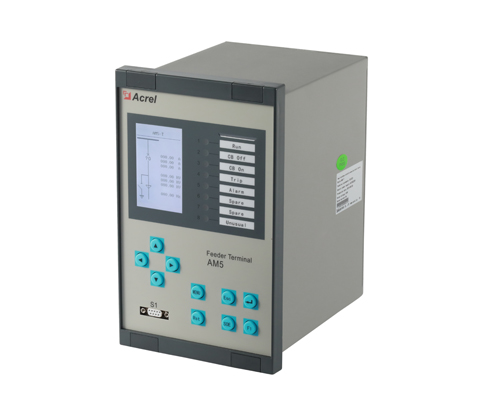

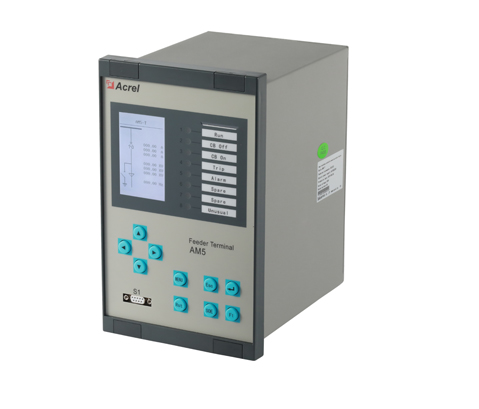

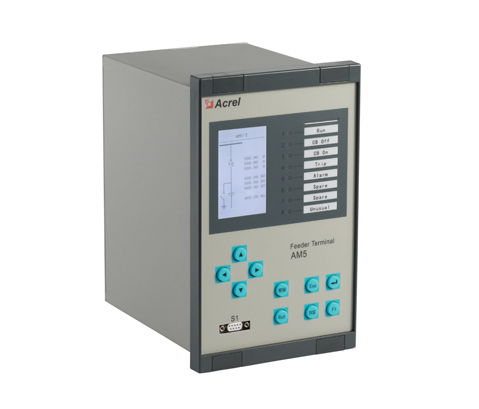

中壓保護裝置

功能：

AM系列微機保護測控裝置集保護、測量、控制于一體，適用于35kV及以下電壓等級的用戶終端變電站（所），可實現用戶變電站的保護和測控。

應用范圍：

應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。

訂貨范例：

具體型號：AM5-T 512112

技術要求：10kv變壓器保護；電流輸入5A；零序電流輸入1A；操作電源DC220V；帶防跳盒；不帶GPS對時功能。

通訊協議：RS485接口 Modbus/RTU協議或103規約可設置

輔助電源：DC 220V

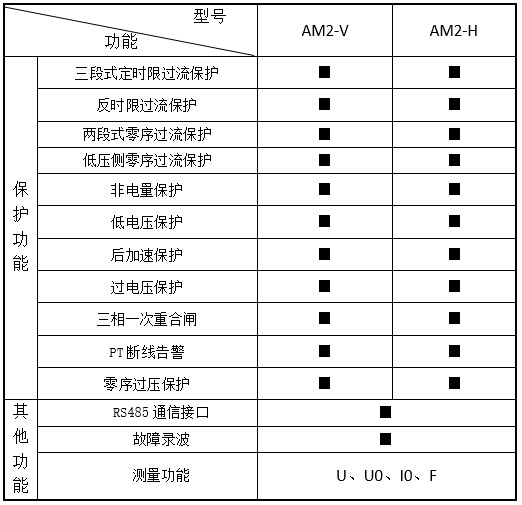

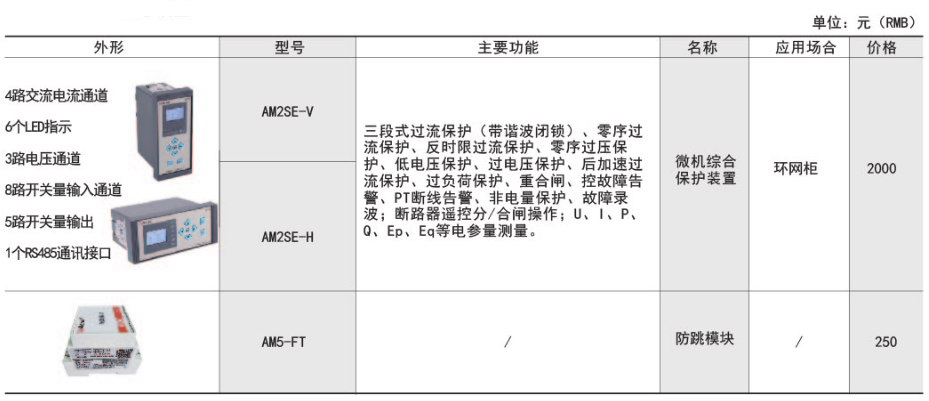

AM2功能配置

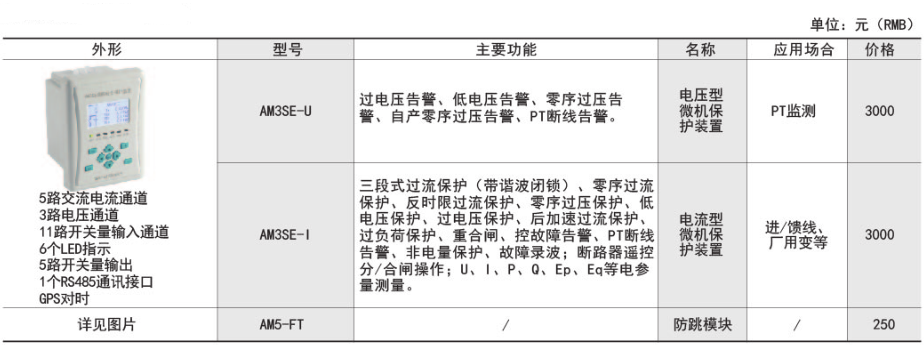

AM3功能配置

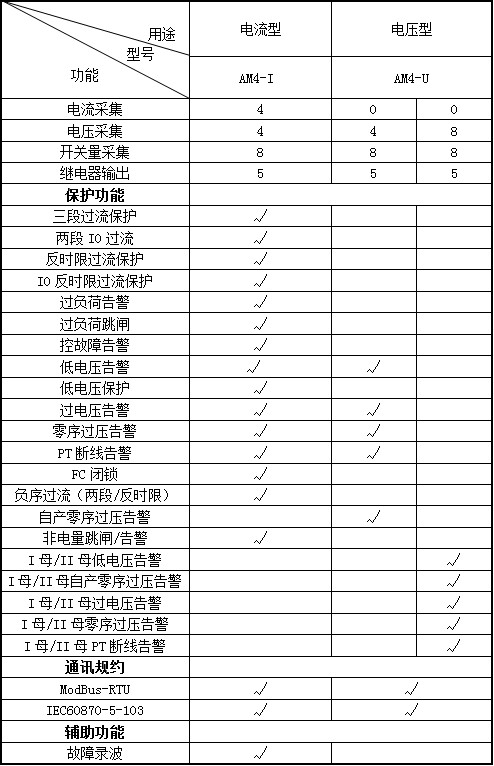

AM4功能配置

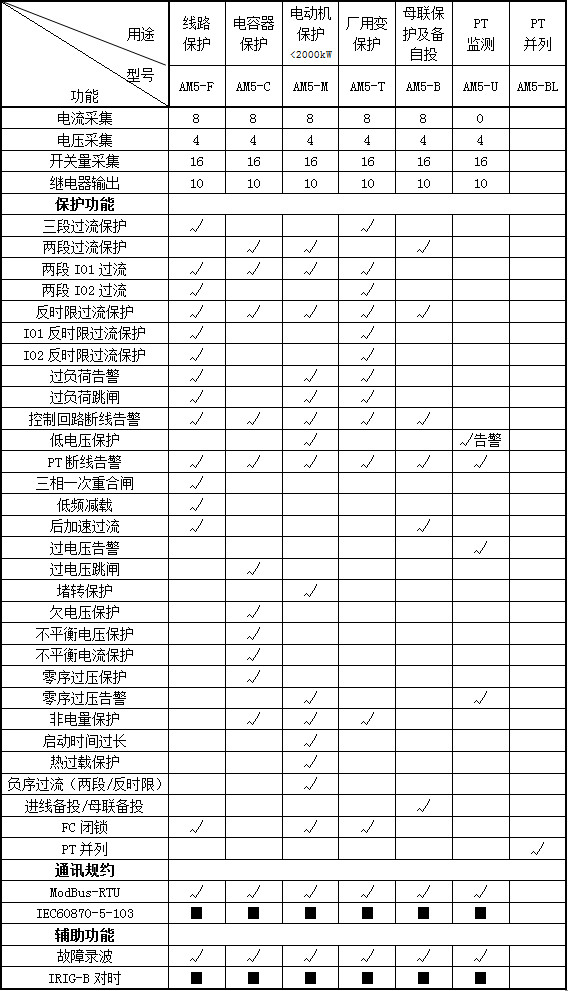

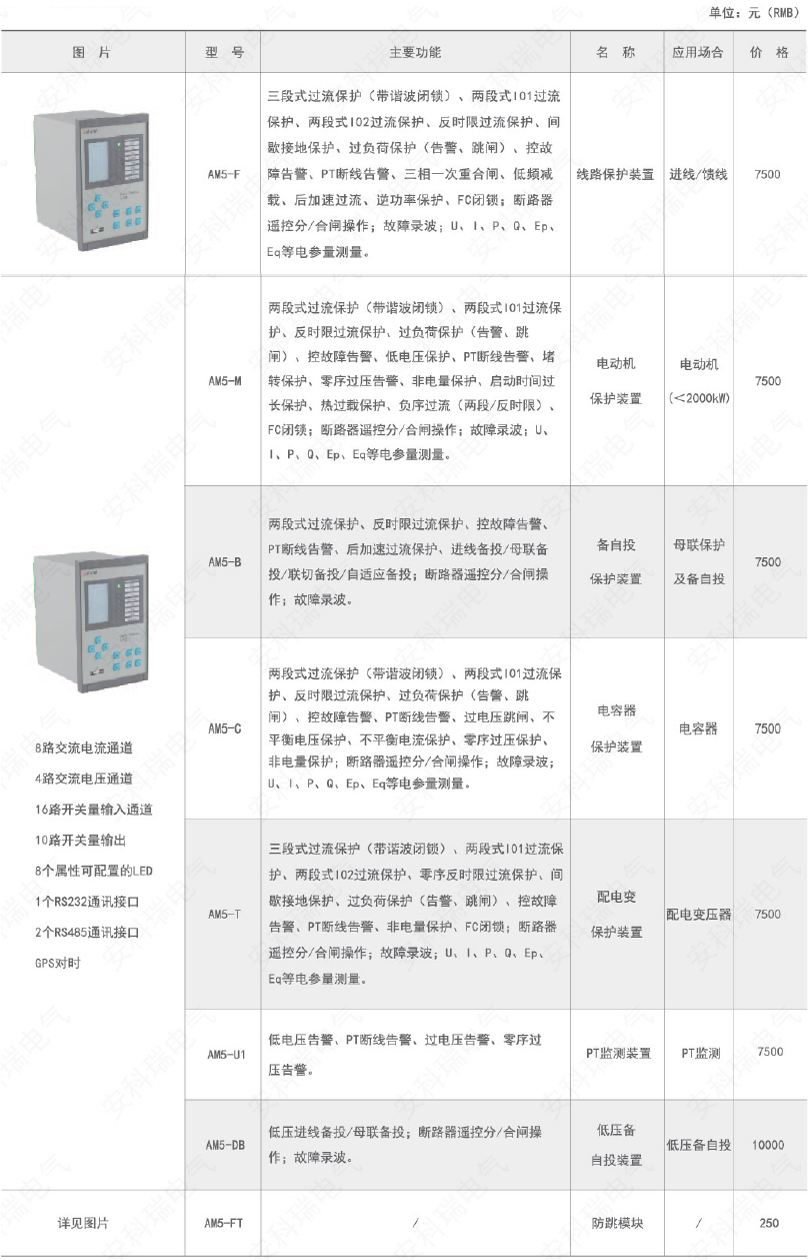

AM5功能配置

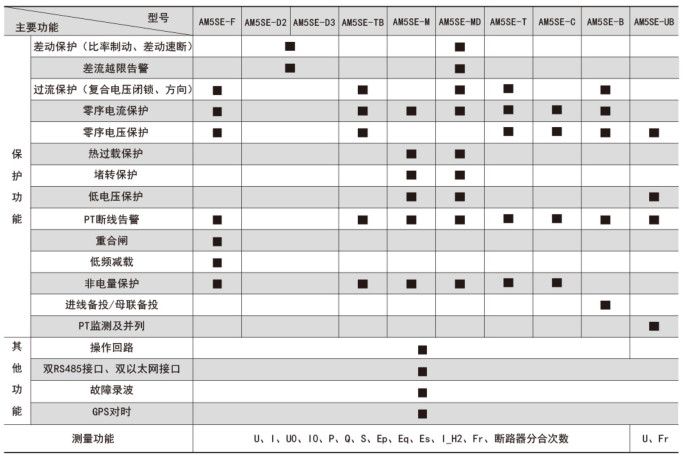

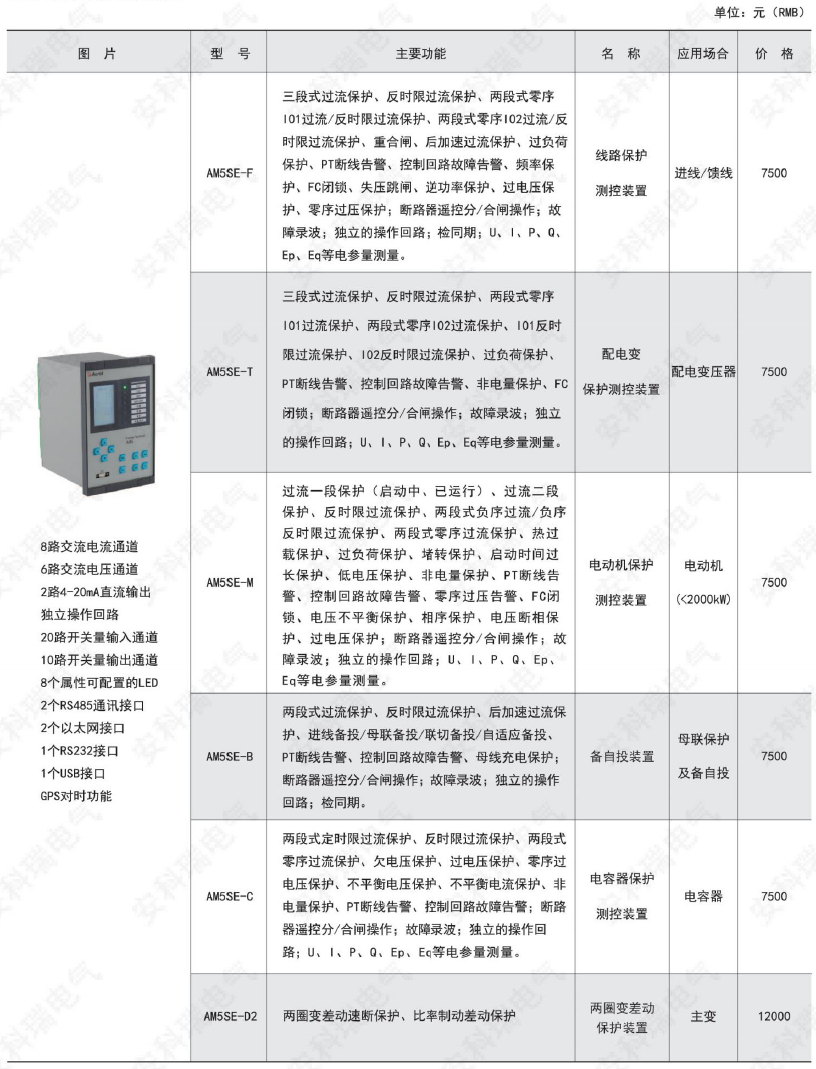

AM5SE功能配置

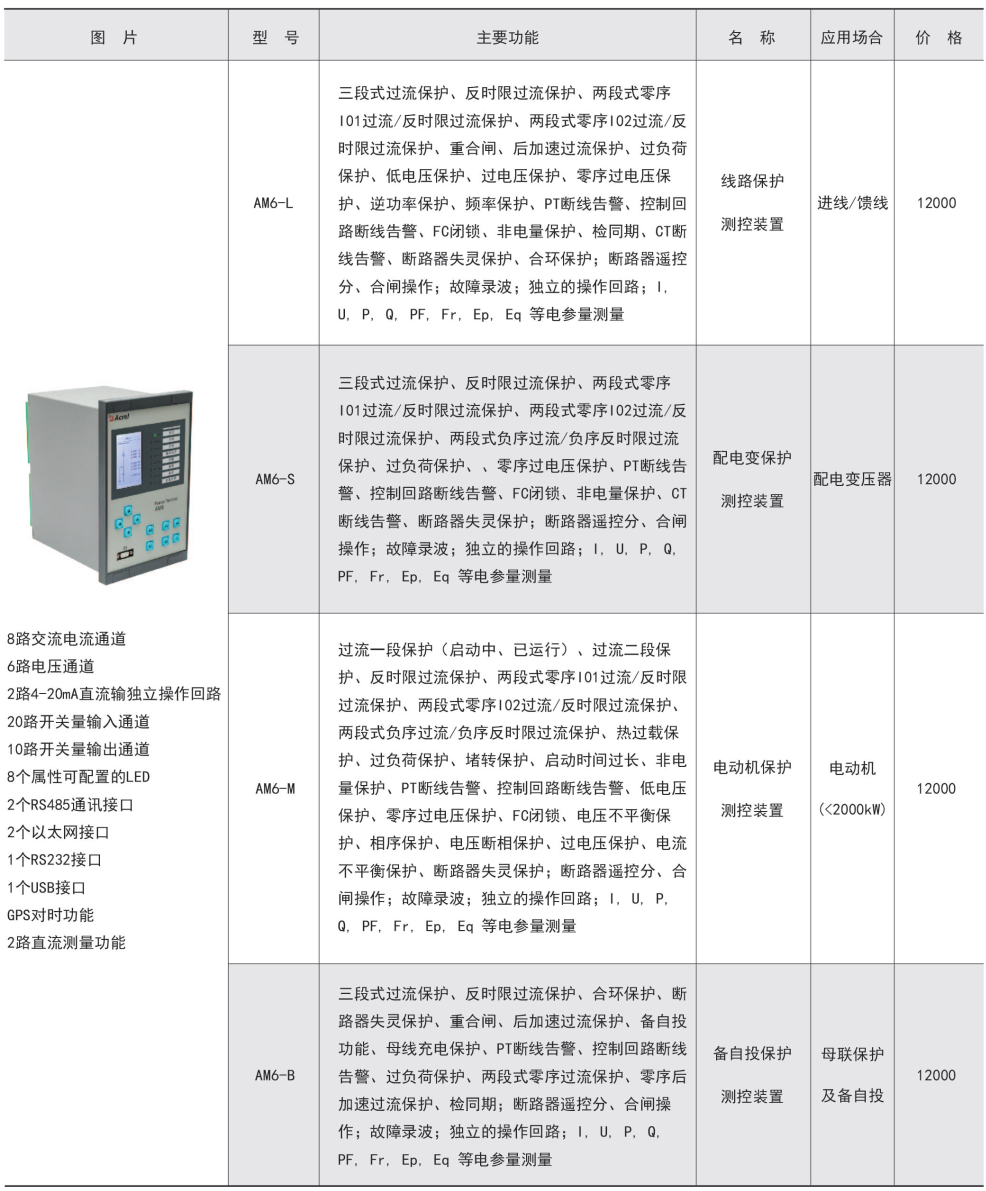

AM6功能配置

注：√表示具備此功能，■表示可選功能，空白表示無此功能。

產品型號	應用場合

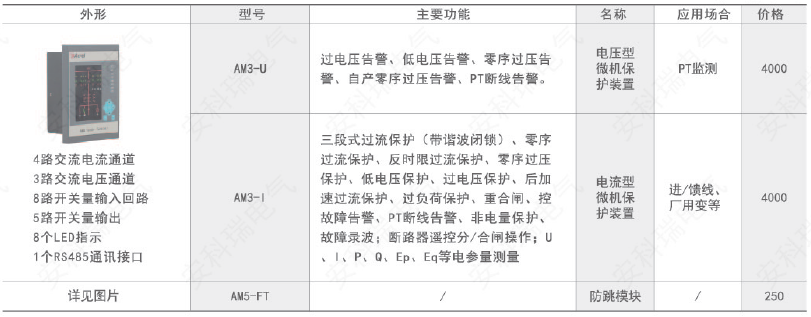

AM3-U 電壓型微機保護裝置	PT監測
AM3-I 電流型微機保護裝置	進/饋線、廠用變、電動機等

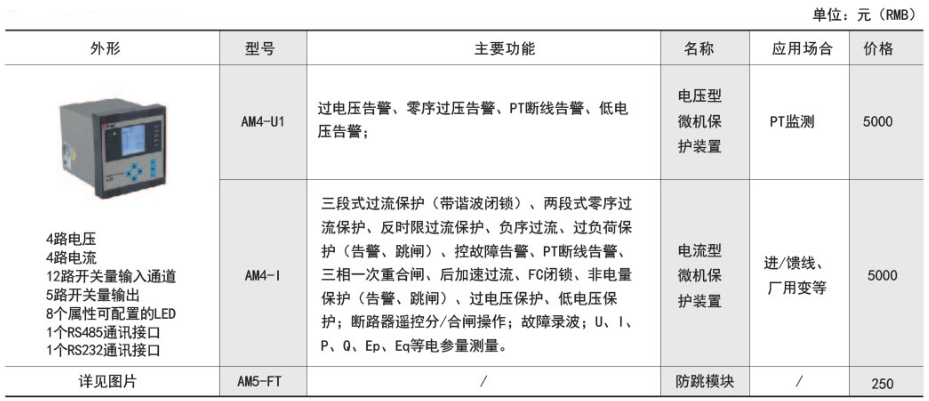

AM4-U 電壓型微機保護裝置	PT監測
AM4-I 電流型微機保護裝置	進/饋線、廠用變、電動機等
AM5-F 線路保護測控裝置	進/饋線
AM5-T 廠用變保護裝置	廠用變壓器
AM5-U PT監測裝置	PT監測
AM5-B 母線保護及備自投裝置	母聯保護及備自投
AM5-M 電動機保護測控裝置	電動機<2000kW
AM5-C 電容器保護測控裝置	電容器
AM5-BL PT并列裝置	PT并列

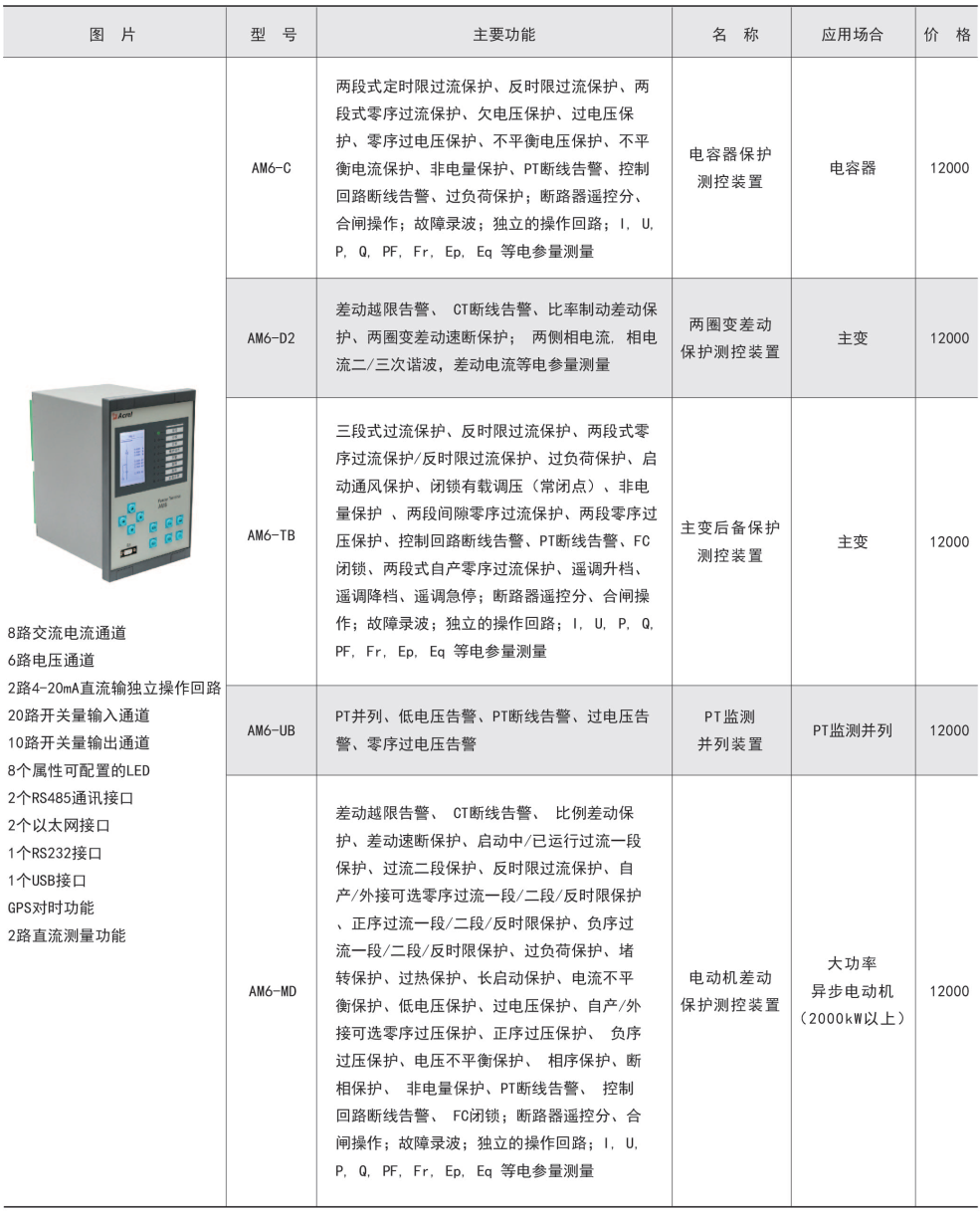

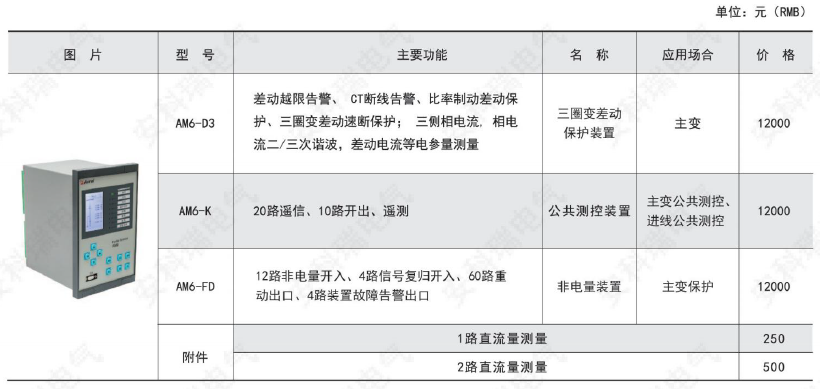

AM6-D2 變壓器差動保護裝置（二繞組）	110kV及以下電壓等級容量為6300kVA及以上的變壓器
AM6-D3 變壓器差動保護裝置（三繞組）
AM6-FD 變壓器非電量保護裝置
AM6-T 變壓器后備保護測控裝置
AM6-MD 電動機差動綜合保護裝置	2000kW及以上異步電動機
AM6-DK電抗器(電纜)差動保護	串聯電抗器，電纜線路
AM6-F線路保護測控	35kV進線柜/饋線柜

裝置型號	適用范圍（35kV及以下）

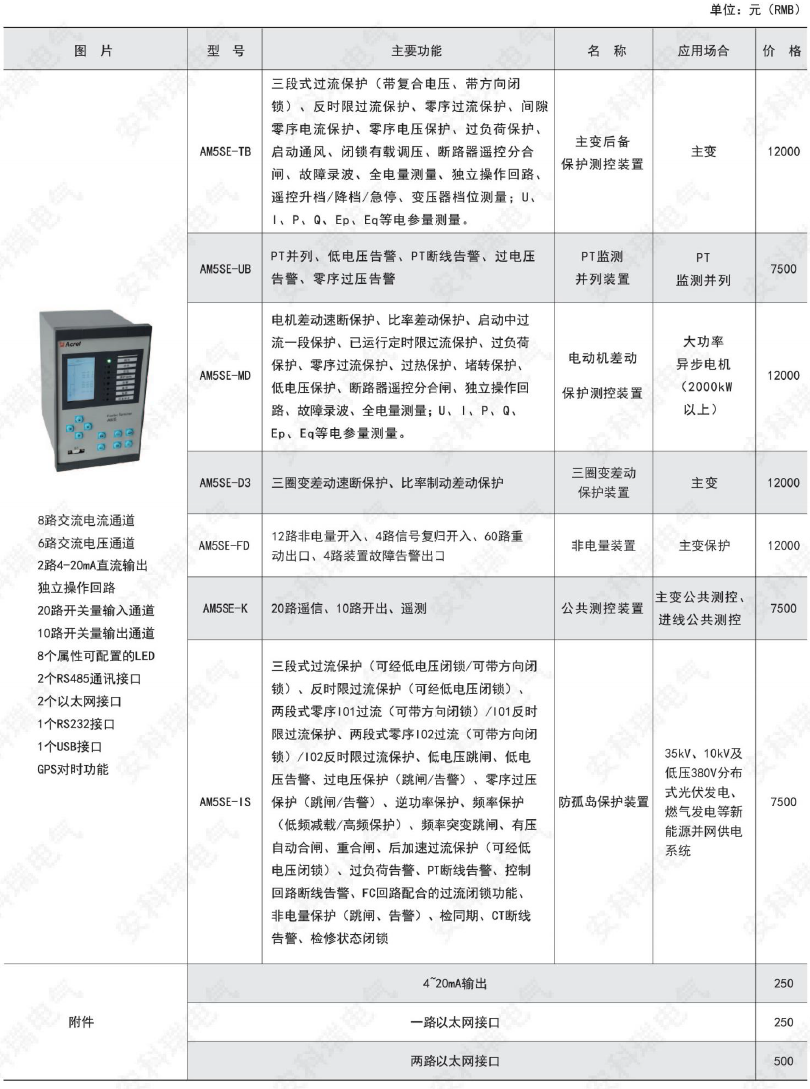

AM5SE-F	變電站進線/饋線保護測控
AM5SE-D2	兩繞組變壓器差動保護
AM5SE-D3	三繞組變壓器差動保護
AM5SE-TB	變壓器后備保護測控
AM5SE-M	異步電動機保護測控
AM5SE-MD	異步電機差動綜合保護測控
AM5SE-T	配電變保護測控（2000kVA以下）
AM5SE-C	電容器保護測控
AM5SE-B	單母線系統備自投《母聯/進線備投)
AM5SE-UB	PT保護監測及并列
