技術參數

技術指標

ARD2(L)

ARD2F

ARD3

輔助電源

電壓

AC85V~265V/DC100V~350V

功耗

≤7VA

≤15VA

額定工作電壓

AC380V/AC660V，50Hz/60Hz

額定工作電流

1A（0.1～9999）

5A（0.1～9999）

1.6A（0.4A～1.6A）

6.3A（1.6A～6.3A）

25A（6.3A～25A）

100A（25A～100A）

250A（63A～250A）

800A（250A～800A）

繼電器輸出觸點容量

AC250V/ 3A；DC30V/ 3A

AC250V/ 6A

開關量輸入

2路

9路

環境

工作溫度：-10ºC～55ºC

貯存溫度：-20ºC～65ºC

相對濕度：5﹪～95﹪不結露

海拔高度：≤ 2000m

污染等級

2

防護等級

IP20

主體IP20顯示單元IP45

安裝類別

III級

技術參數

技術指標

ARD3T輔助電源

AC/DC 110 / 220V或AC 380V，功耗≤15VA

電機額定工作電壓

AC 380V / 660V，50Hz / 60Hz

電動機額定工作電流

1.6（0.40A-2.00A）

使用測量模塊測量

6.3（1.6A-6.3A）

25（6.3A-25A）

100（25A-100A）

250（63A-250A）

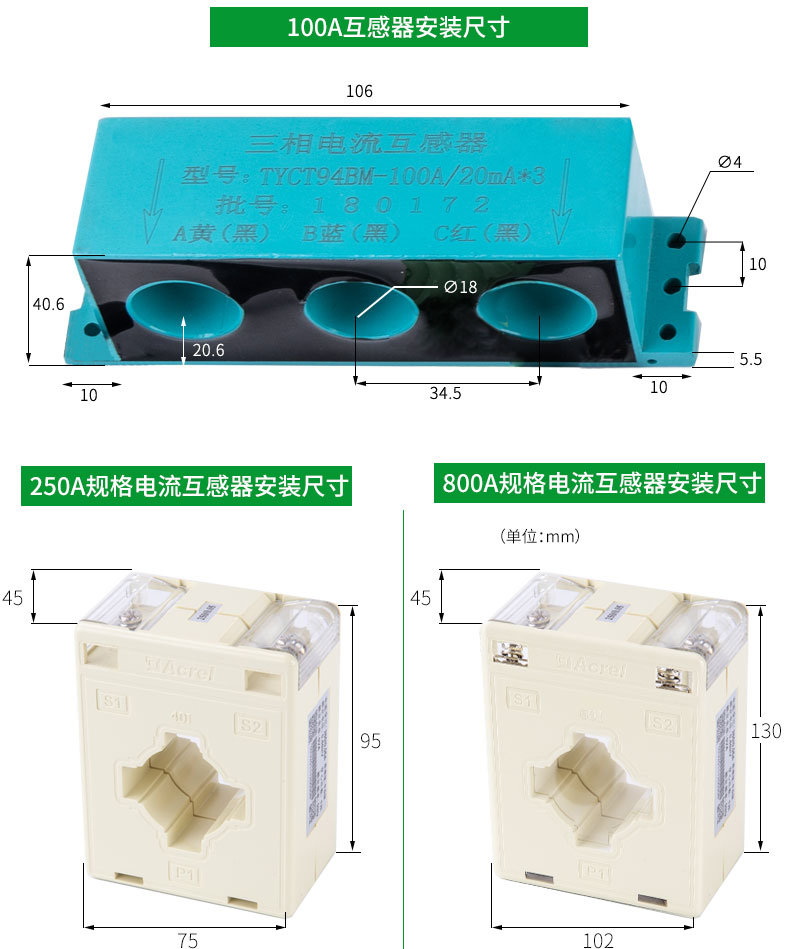

采用外置電流互感器 + 測量模塊

800（250A-800A）

漏電

50mA-1A

采用測量模塊 + 漏電流互感器

3A-30A

繼電器輸出觸點容量

阻性負載

AC250V、6A；DC24V、6A

感性負載

AC250V、2A；DC24V、2A

主體開關量輸入、輸出

4DI、4DO，DI可以為干節點或濕節點

開關量模塊

4DI、3DO，DI可以為干節點或濕節點

溫度模塊

外接傳感器類型：PT100、PT1000、Cu50、PTC、NTC

傳感器路數：3路

傳感器對應測量范圍：

PT100/PT1000：-50°C～+500°C

Cu50：-50°C～+150°C

PTC/NTC：100Ω～30kΩ

模擬量模塊

可實現：2路4～20mA輸入測量，2路4～20mA變送輸出

4～20mA輸入測量精度±0.5%

4～20mA輸出最大帶載能力為≤500Ω

主體通訊

RS485：Modbus-RTU

通訊模塊

RS485：雙Modbus-RTU、Profibus

環境

工作溫度

-10ºC～55ºC

貯存溫度

-25ºC～65ºC

相對濕度

≤95﹪不結露，無腐蝕性氣體

海拔

≤2000m

污染等級

3級

防護等級

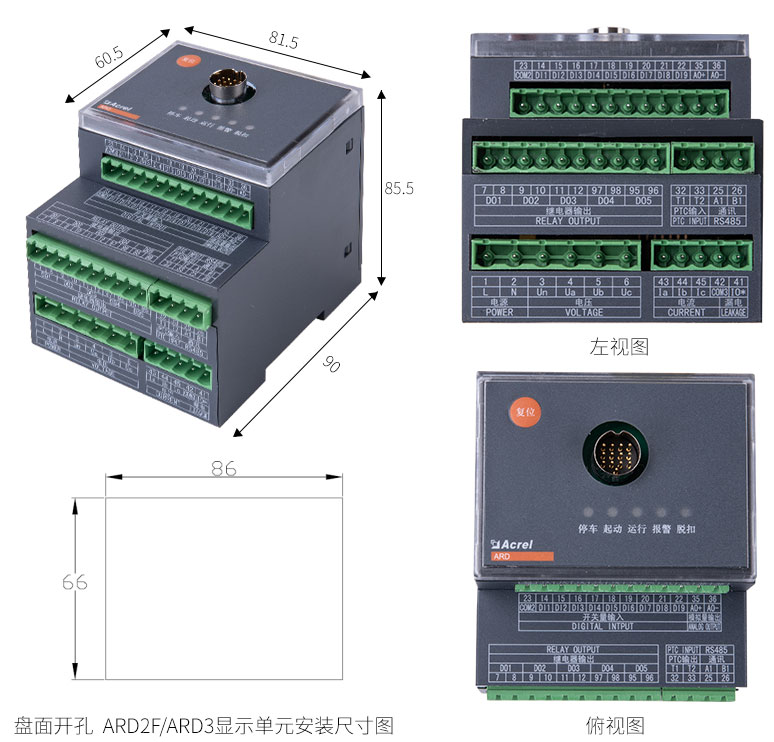

主體IP20，分體顯示模塊IP45（安裝在柜體上）

安裝類別

III級
