摘 要：針對傳統的校園水電管理方法管理能力低的情況，提出了一種基于一體化平臺的校園水電管理智能管控系統設計。通過中間件設計和顯示模塊設計對校園的水電情況進行采集與顯示，設定水電用量標準，在水電用量超出設定標準后，將會報警提醒，減少水電浪費情況，并生成校園水電數據庫，實現對數據的存儲與處理。實驗對比結果表明，該系統比傳統的水電管理方法管理能力高，具有一定的實際應用意義。



關鍵詞：一體化平臺；水電管理；智能管控



0引言



校園中，水電數據非常大，傳統的水電管理方式是利用手工管理的方式。這種管理方式耗費了大量的人力和時間，不僅工作效率低，而且容易發生錯誤?；诖?，提出了基于一體化平臺的校園水電管理智能管控系統設計。一體化平臺立足于水電的實際情況，充分考慮學生用水用電的需求，對其中涉及的數據模型、應用服務及人機界面等進行了統一地設計，以減輕手工勞動壓力，減少錯誤的發生，更快捷、高效地完成工作。



1基于一體化平臺的校園水電管理智能管控硬件設計



此次設計的系統硬件主要實現數據的實時接收，與數據的顯示工作，并提供統一的標準，減少水電管理的難度。



1.1 中間件設計



通過中間件提供標準化、規范化的遠程調用接口以及業務功能實現，以簡約客戶端的應用。該中間件提供歷史數據服務、實時接收數據服務及消息數據服務，實現服務的統一發布管理。該系統之間的中間件的數據交互通過三個總線來完成，總線的功能是完成與軟件之間的交互。總線具體為：歷史數據總線，主要為業務應用提供簡單的函數調用方式，簡化系統的開發難度；實時數據總線，采取統一采集、統一發布的模式，為系統提供實時數據；消息總線，為系統提供開發模式，實現各模塊之間的信息發布 。



1.2 顯示模塊設計



基于顯示模塊設計，采用寢室用電監測器對學生用水用電的情況進行監測。該顯示模塊由單片機、液晶顯示屏、外部存儲器及通信模塊等組成。該顯示模塊是實現數據顯示的重要途徑，根據提示與警示需要顯示不同顏色的文字信號，對學生用水用電情況進行顯示；利用分時技術讓顯示與寫入數據同時進行，采用 UY897 型顯示器。監測時，寢室樓層的用電監測器按照時序要求對顯示模塊進行設計，定時向脈沖計數模塊發送數據傳輸?shù)拿?，以收集各個通道之間的電表數據。對用電設備以及相關控制設備實時檢測，將檢測的數據進行實時存儲，并發送到計算機設備，方便工作人員控制用電情況。通過該顯示模塊能實現對用電設備的啟動與停止的智能控制，為校園水電管理提供數據基礎。



2基于一體化平臺的校園水電管理智能管控軟件設計



2.1 設定水電用量標準



為了更好地對校園水電用量情況進行管理，設定水電用量標準，在水電用量超出設定的標準后，將會報警提醒，引入*小波理論進行提醒 [5] ，計算公式為：





其中，D代表引入*小波參數je代表水電用量標準，i代表用量超出提醒參數，此次計算不做定向分析。其中，D代表引入*小波參數je代表水電用量標準，i代表用量超出提醒參數，此次計算不做定向分析。



此步驟的完成能夠提醒工作人員對用水用電情況進行查看，查看其超出原因。對于正常使用導致的超出水電用量，則停止檢查。如果出現故障，及時通知搶修人員，對故障進行處理。對于浪費情況，設定懲罰機制，以減少水電浪費的情況。



2.2 生成校園水電數據庫



通過系統硬件對數據進行接收和采集，生成數據庫時要注意其中的重要信息。讀取各個終端設備或檢測設備的用電數據，通過相關記錄設備對參數進行記錄，并對故障數據以及浪費數據進行存儲，同時將數據傳送到數據存儲器。采集數據時，存在數據缺失或者遺漏的現象，需采用雙向公式，對采集設備發送指令，計算公式為：Gdfh = i h×v − o rw



其中，h代表引入的處理參數，rw 代表缺失因子，O 代表發送指令參數，此次計算不做定向分析。



發送指令后，采集終端對缺失的數據重新采集，彌補缺失的采集量。



基于此，生成校園水電管理數據庫，需考慮到學校中的用電數據的預處理。對數據進行分析運算，整體的數據量非常大，選用比較成熟的 RHGOIW 數據庫對這些數據進行存儲、處理運算等。該數據庫提供實時數據查詢、歷史數據查詢等功能，具有強大的實時性，且實時數據滯后時間小于 5 s，能夠?qū)v史數據進行壓縮與存儲，方便高校管理人員對水電的管理。



3實例分析

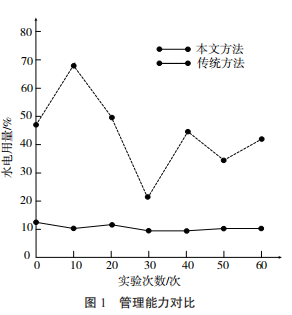

為了證明此次設計的系統具有實際應用意義，同時為了保證實驗的嚴謹性，將該系統與傳統的校園管理方法進行對比，主要對比管理后的水電用量情況。實驗時，保證同樣的用水用電情況，實驗對比結果如圖 1 所示。由圖 1 可知，使用傳統方法對高校水電情況進行管理時，水電用量較大，而本文設計的高校水電情況管理系統，水電用量較少。這是因?yàn)樵撓到y(tǒng)能夠?qū)τ盟秒娗闆r進行實時采集，并能對超出水電用量標準值的情況進行報警提醒，減少了水電故障和浪費情況。



該系統還能夠?qū)τ盟秒娫O(shè)備的啟動與停止進行智能控制。





4 高校綜合能效解決方案



4.1校園電力監控與運維



集成設備所有數據，綜合分析、協同控制、優化運行，集中調控，集中監控，數字化巡檢，移動運維， 班組重新優化整合，減少人力配置。





4.2后勤計費管理



采用先進的網絡抄表付費管理技術，實現電、水、氣等能源綜合計費，實現遠程抄表、費率設置、 賬單統計匯總等，支持微信、支付寶、一卡通等充值支付方式，可設置補貼方案。通過能源付費管理方式，培養用能群體和部門的節能意識。



4.2.1宿舍用電管理

針對學生宿舍用電進行管理控制：可批量下發基礎用電額度和定時通斷功能；可進行惡性負載識別，檢測違規電氣，并可獲取違規用電跳閘記錄。





4.2.2商鋪水電收費



針對校園超市、商鋪、食堂及其他針對個體的水電用能進行預付費管理

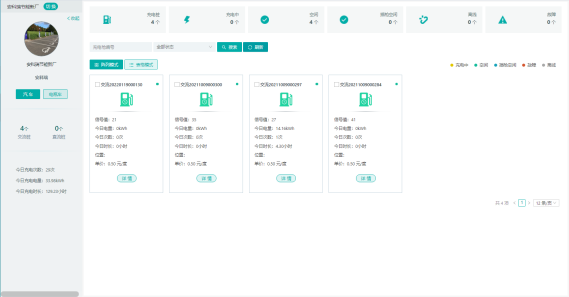

4.2.3充電樁管理平臺



充電樁在“源、網、荷、儲、充”信息能源結構中是必不可缺的。充電樁應用管理同樣是校園生活服務中必不可缺的一部分。





4.2.4智能照明管理



通過對高校路燈的全局監測，提供對路燈靈活智能的管理，實現校園內任一線路，任一個路燈的定時 開關、強制開關、亮度調節，以及定時控制方案靈活設置，確保路燈照明的智能控制和高效節能。





4.3能源管理系統



針對校園水、電、氣等各類接入能源進行統計分析，包含同比分析、環比分分析、損耗分析等。了解用能總量和能源流向。



按校園建筑的分類進行采集和統計的各類建筑耗電數據。如辦公類建筑耗電、教學類建筑耗電、學生宿舍耗電等，對數據分門別類的分析，提供領導決策，提高管理效能。



構建符合校園節能監管內容及要求的數據庫，能自動完成能耗數據的采集工作，自動生成各種形式的報表、圖表以及系統性的能耗審計報告，能夠監測能耗設備的運行狀態，設置控制策略，達到節能目的。





4.4智慧消防系統



智慧消防云平臺基于物聯網、大數據、云計算等現代信息技術，將分散的火災自動報警設備、電氣火災監控設備、智慧煙感探測器、智慧消防用水等設備連接形成網絡，并對這些設備的狀態進行智能化感知、識別、定位，實時動態采集消防信息，通過云平臺進行數據分析、挖掘和趨勢分析，幫助實現科學預警火災、網格化管理、落實多元責任監管等目標。實現了無人化值守智慧消防，實現智慧消防“自動化”、“智能化”、“系統化”需求。從火災預防，到火情報警，再到控制聯動，在統一的系統大平臺內運行，用戶、安保人員、監管單位都能夠通過平臺直觀地看到每一棟建筑物中各類消防設備和傳感器的運行狀況，并能夠在出現細節隱患、發生火情等緊急和非緊急情況下，在幾秒時間內，相關報警和事件信息通過手機短信、語音電話、郵件提醒和APP推送等手段，就迅速能夠迅速通知到達相關人員。





5平臺部署硬件選型

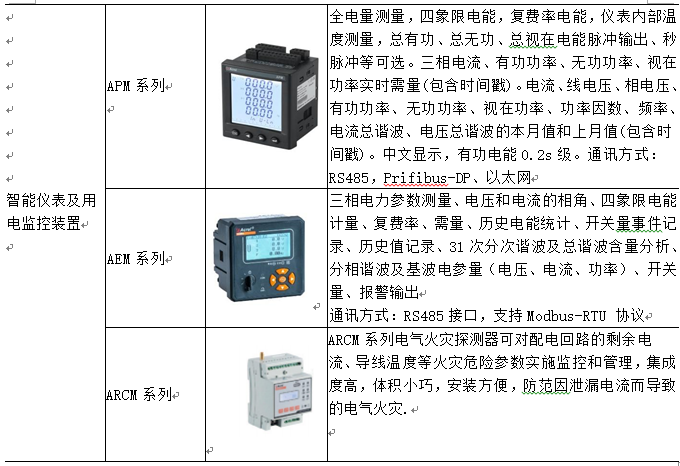

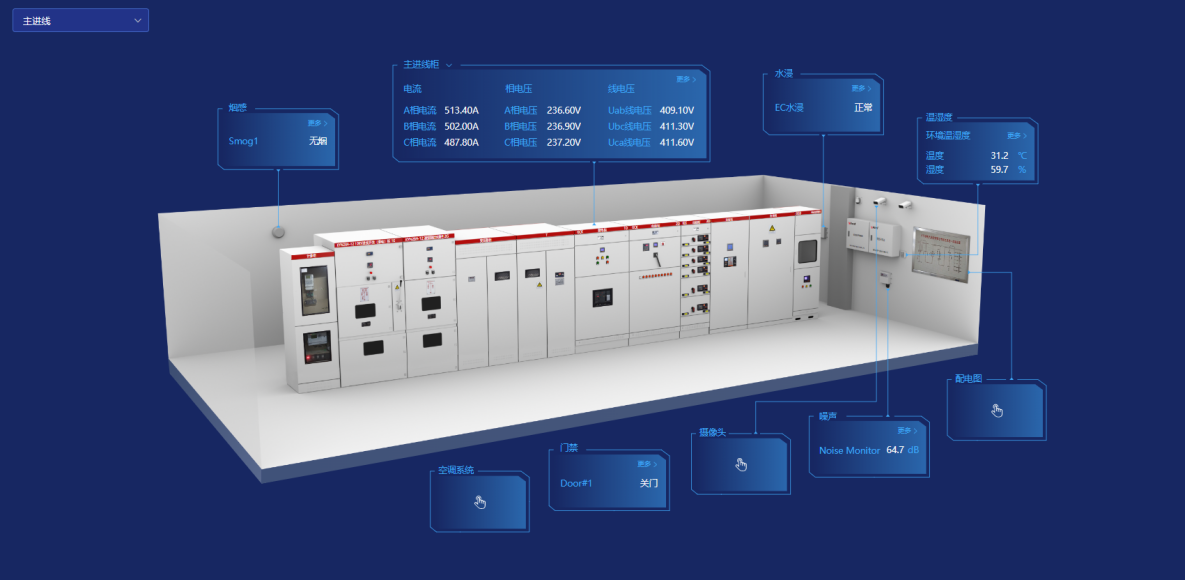

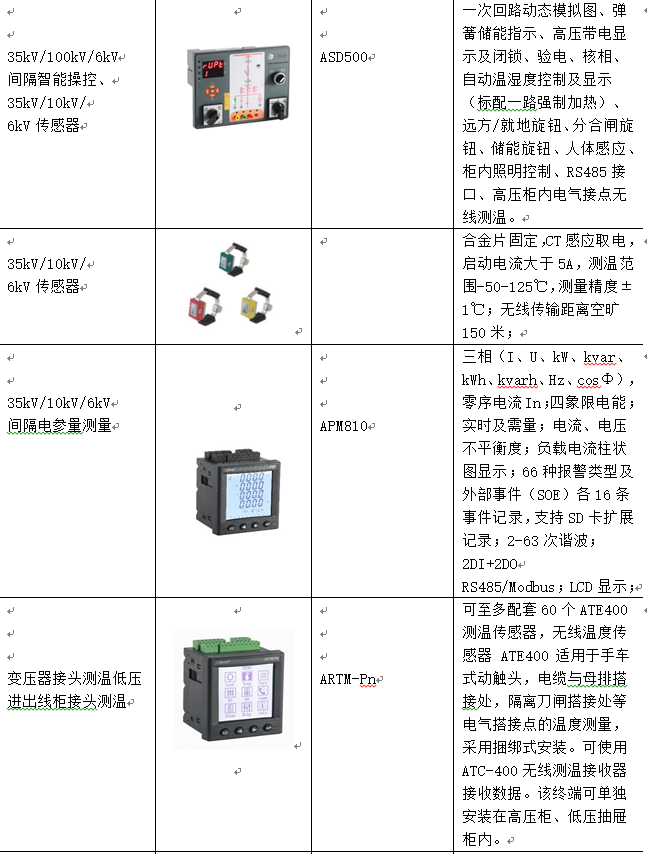

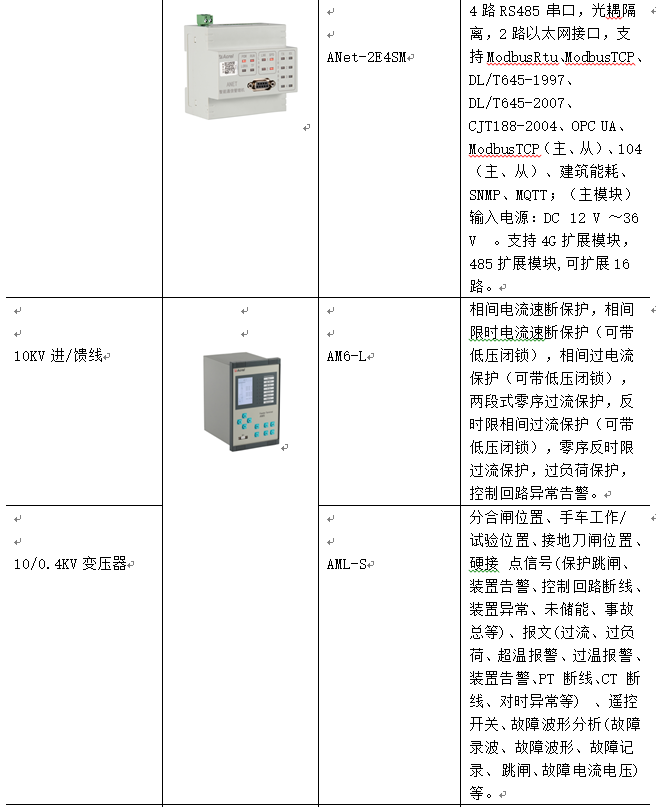

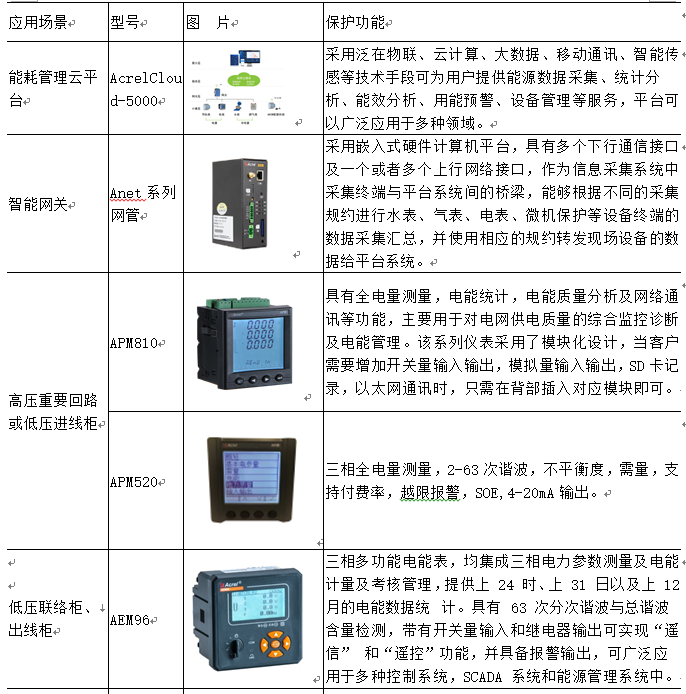

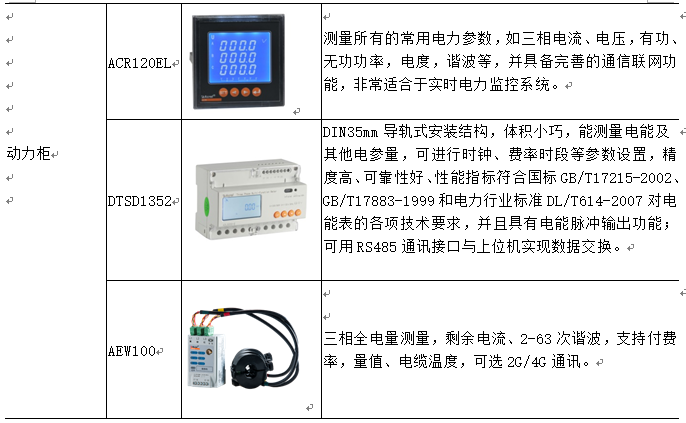

5.1電力監控與運維平臺







5.2后勤計費管理

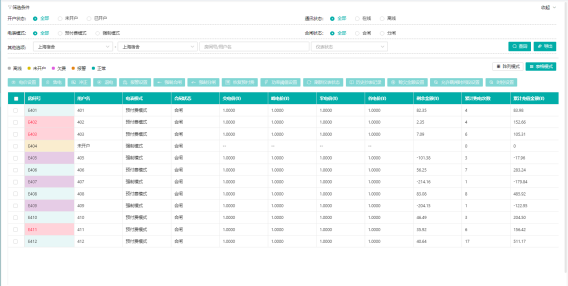

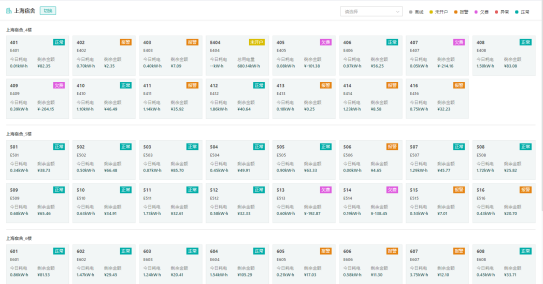

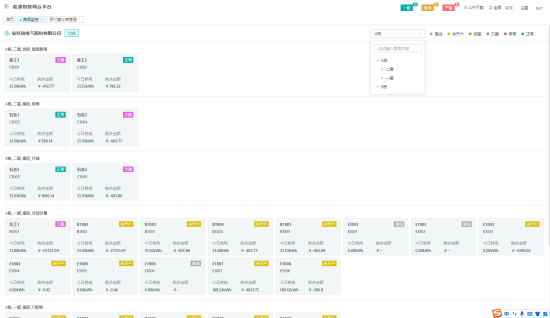

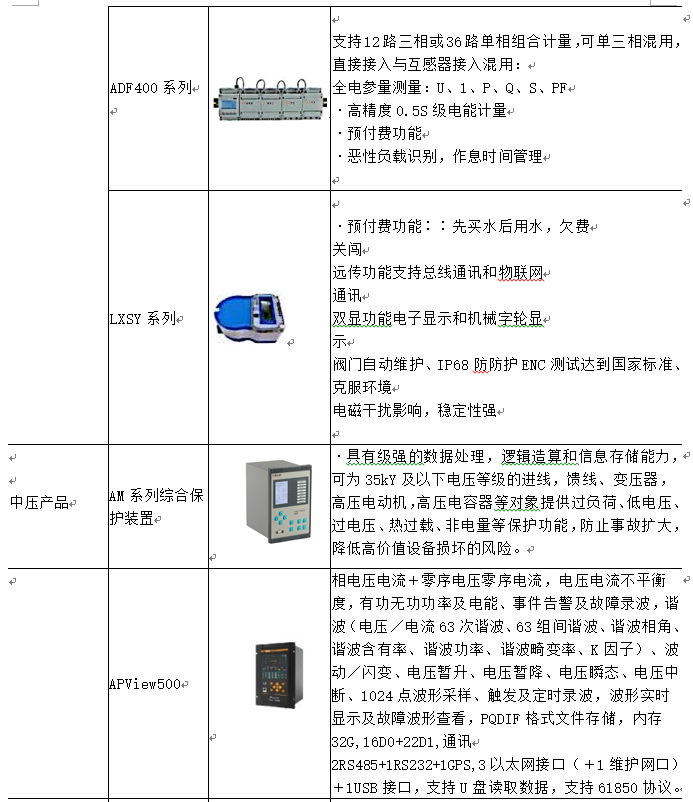

5.2.1宿舍/商業預付費平臺

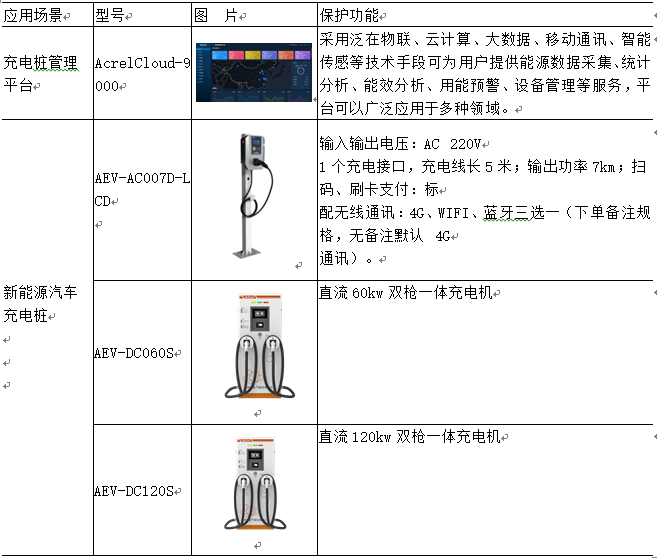

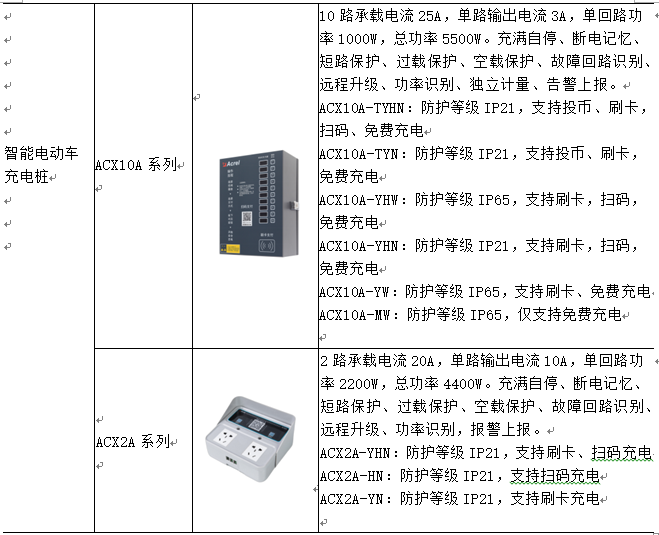

5.2.2充電樁管理平臺

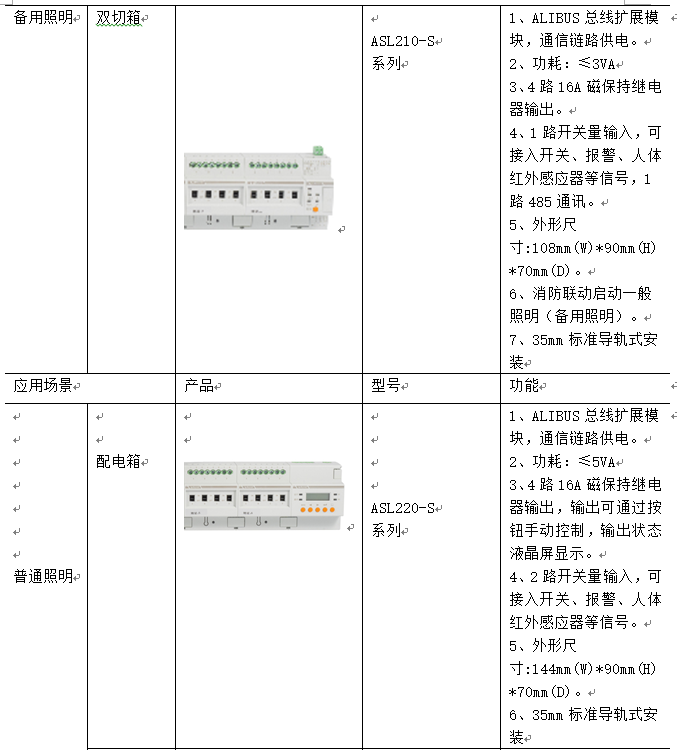

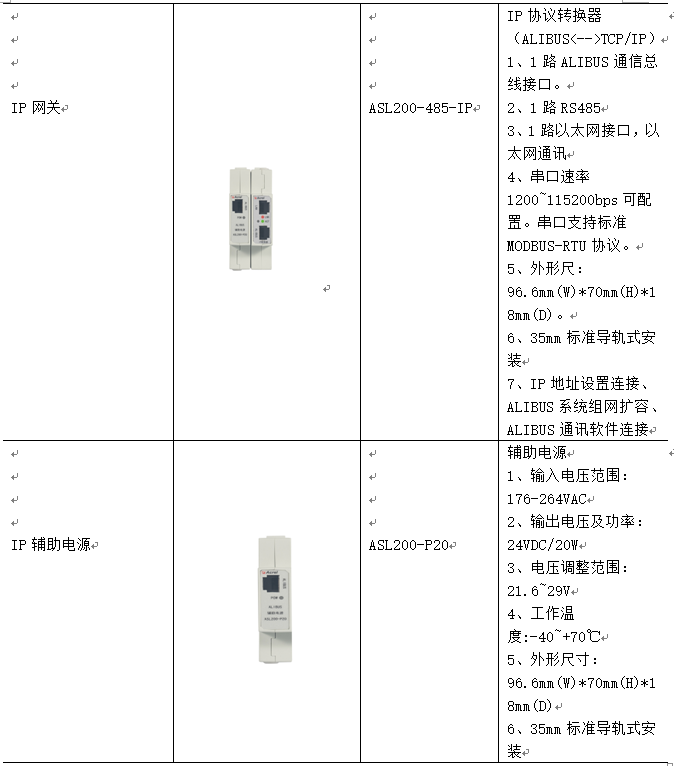

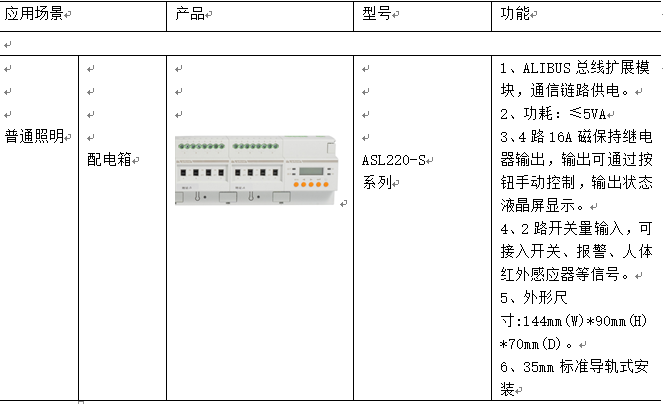

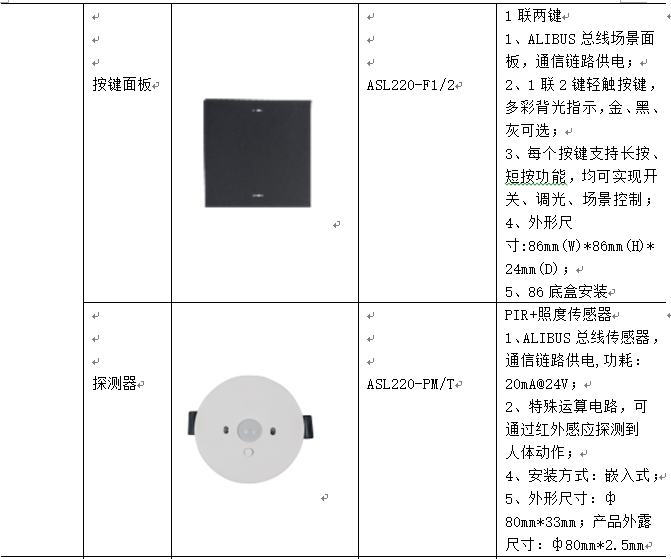

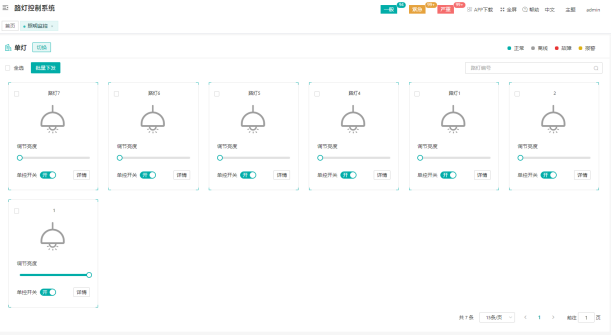

5.2.3智能照明管理

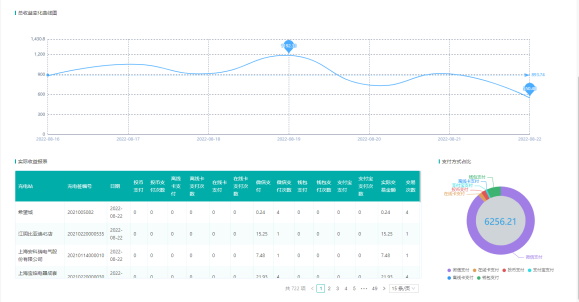

5.3能源管理系統

5.4智慧消防系統

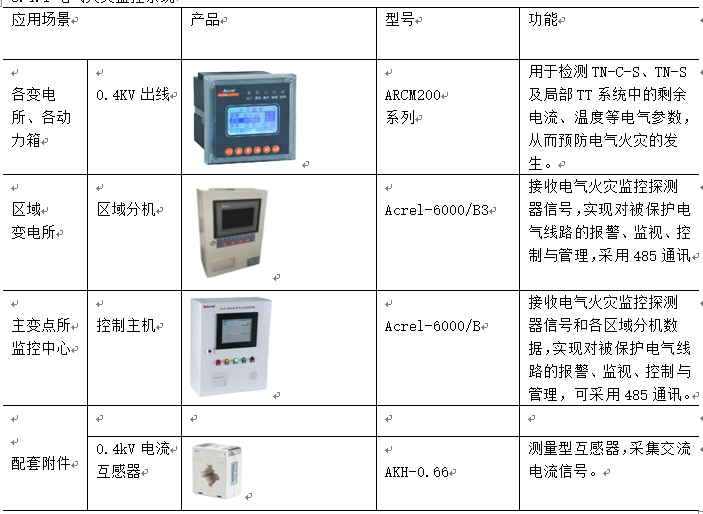

5.4.1電氣火災監控系統

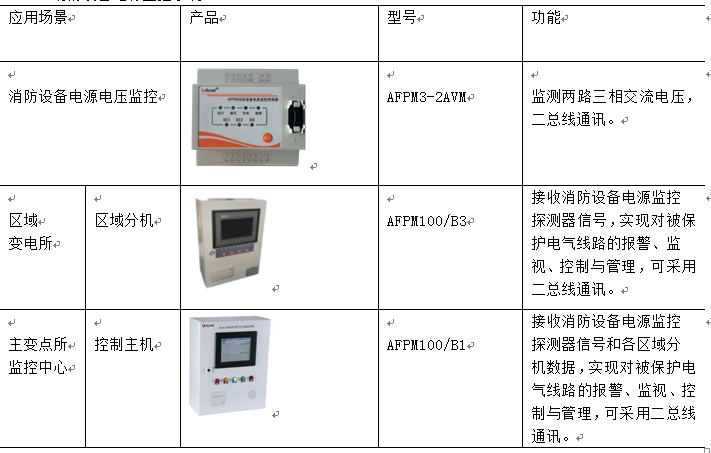

5.4.2消防設備電源監控系統

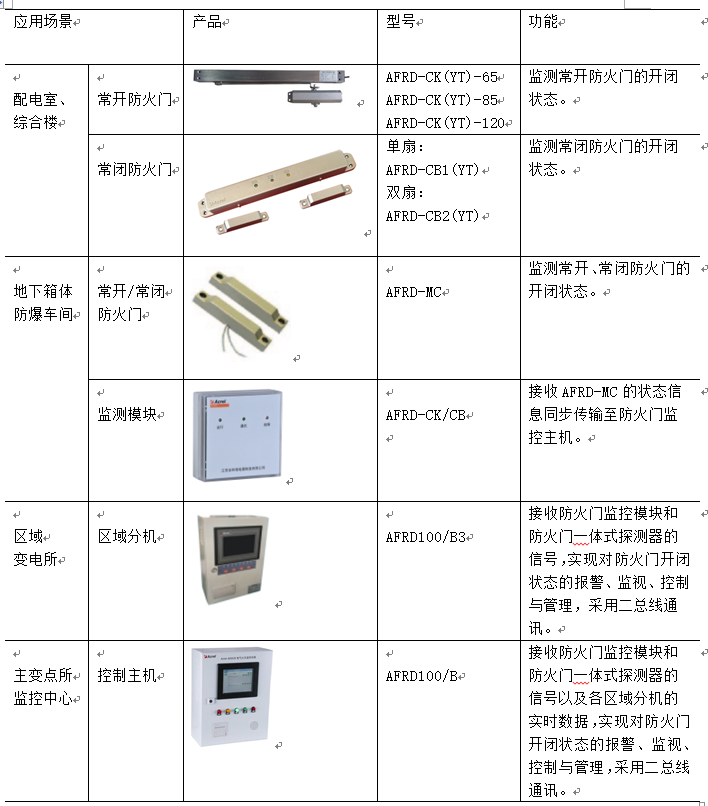

5.4.3防火門監控系統









5.4.4消防應急照明和疏散指示系統





6結束語



提出了基于一體化平臺的校園水電管理智能管控系統。該系統結合了學校的實際情況進行設計，實現了用水用電數據的實時采集，并能夠減少水電浪費情況的發生，能夠?qū)π@的各個用電設備的工作狀態進行實時控制，實現了對校園水電的智能管理。



【參考文獻】



【1】姚圣武，基于一體化平臺的校園水電管理智能管控系統設計[J]江蘇聯合職業技術學院 南京工程分院，2019，10（25）：41-45.



【2】馮志強，劉志勇.基于微信開發的校園智能通信系統設計[J].現代電子技術，2017，40（22）：45-47.



【3】安科瑞高校綜合能效解決方案2022.5版.



【4】安科瑞企業微電網選型手冊2021.10版.
