物聯網電表平臺設計方案
發布日期：2022-07-27 16:53
發布人：admin
物聯網已逐漸走進智能電網的時代，傳統的“單戶單表”制電能表已不符合當今社會追求的用電管理智能化、采集自動化、能源節約化的理念。目前，人們利用手持移動終端遠程監控家居狀況已成為一種迫切需求。
物聯網電表可以讓用戶可以不受地域限制，只要在無線網絡覆蓋的區域均可隨時隨地查看和管理電能表，實現信息全方位交互，以達到智能化、節能化的目的。物聯網電表平臺采用物聯網技術，不僅可“分戶用電、集中檢測”，有效提高電能計量準確性，縮小整體體積；還可通過手持端對用電信息實時監控，操作簡單。
系統總體方案設計：
依據物聯網體系架構，物聯網電表平臺主要由手持客戶端、GPRS無線通信及物聯網電表三部分組成。其中，物聯網電表部分即為感知層，主要是完成對電能信號實時采集、處理及顯示存儲；GPRS無線通信部分即為網絡層，主要用于接收數據并通過無線網與手機客戶端進行網絡通信；手機客戶端即為應用層，主要完成監測數據交互，便于電力部門的管理，方便用戶使用。
物聯網電表設計：

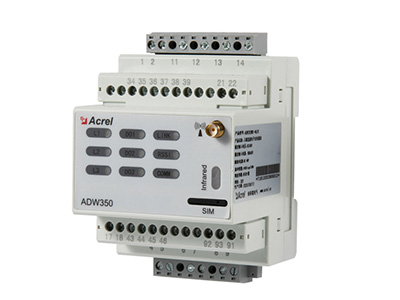

物聯網電表采用模塊化思想，由電源模塊、信號采集處理模塊、MCU控制模塊、通信模塊及顯示、存儲、時鐘、按鍵等外圍模塊組成。
采用互感方式將電路中的大電流電壓信號轉換成小信號經多路選擇開關切換電壓、電流采樣輸出信號，采用專用計量芯片，實現對用戶電壓電流信號采集，然后主控制器對采樣數據進行處理。
物聯網電表平臺設計：
由于涉及的設計程序量大、結構復雜，物聯網電表平臺采用模塊化的設計方案進行程序編寫以實現正常、有序運行。由主程序和各功能模塊子程序構成，功能模塊包括用戶選通子程序、電能計量子程序、顯示模塊子程序、存儲模塊子程序、按鍵模塊子程序、通信模塊子程序。
物聯網電表平臺通過對多路信號進行控制及選通實現多用戶電能信號的采集，經計量芯片接入至控制器系統實現對用戶電能數字信號的處理及準確計量，并控制外圍設備進行信息的集中傳輸顯示和存儲。系統不僅可以實現多用戶用電量的精確計量又可以達到遠程自動抄表和用電信息集中管理的目的，從而促進智能電網的實現，優化用戶用電管理。
